Tekli Led PCB Klemensleri

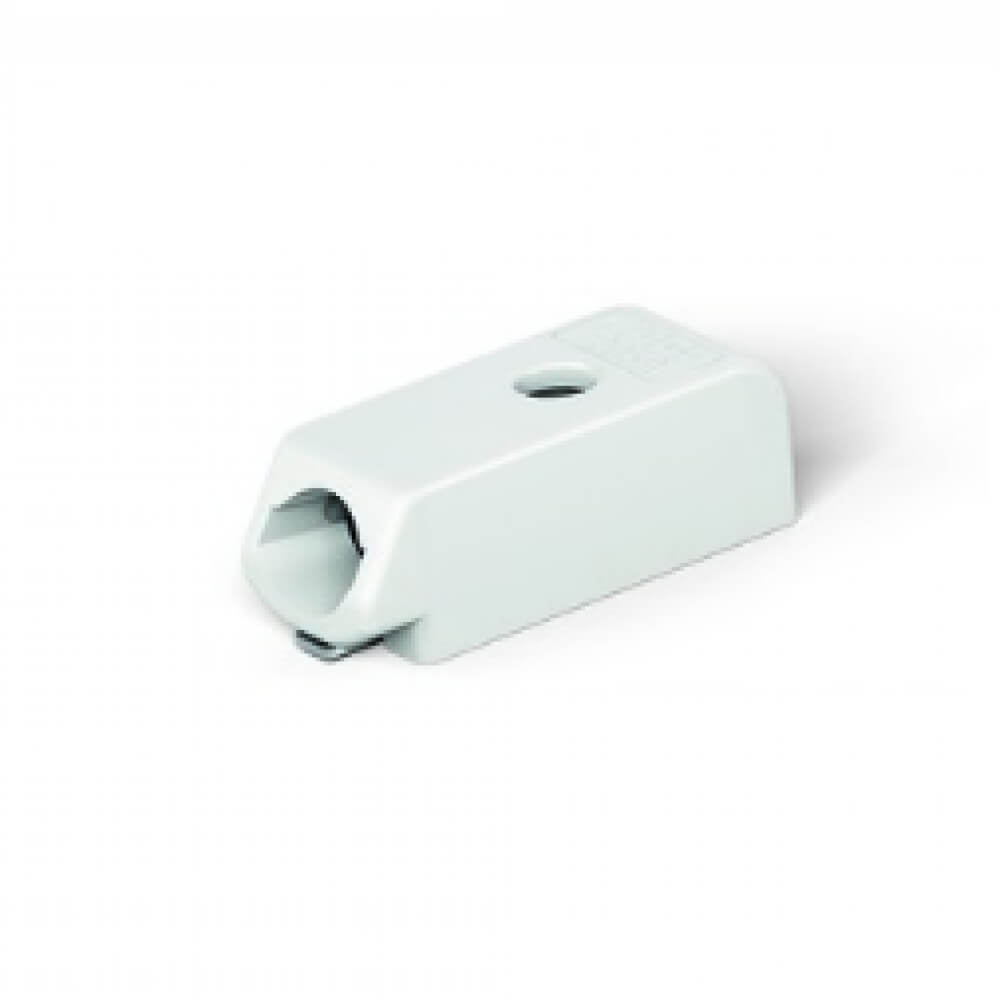

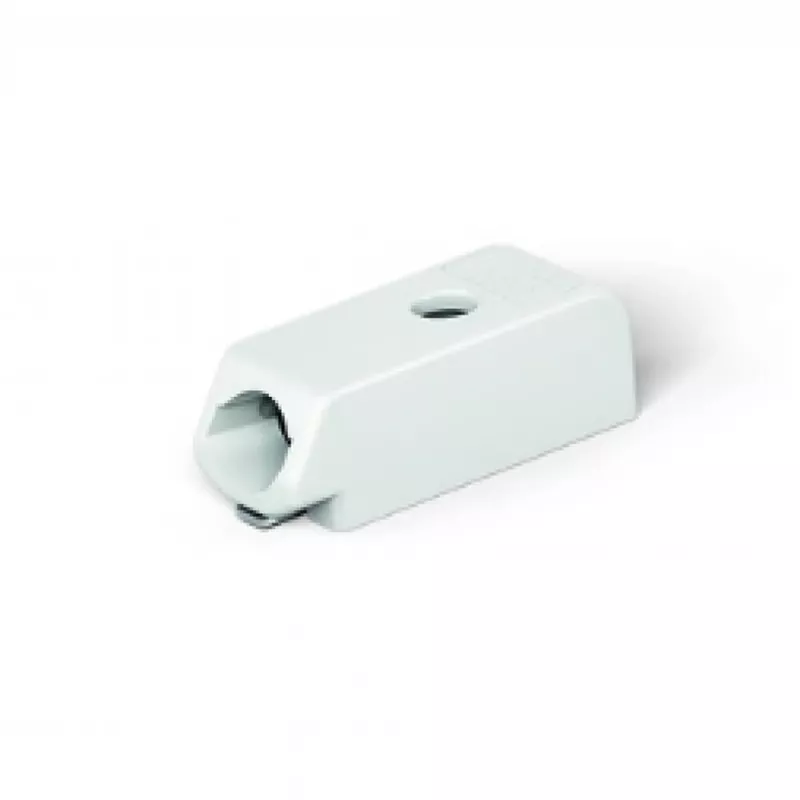

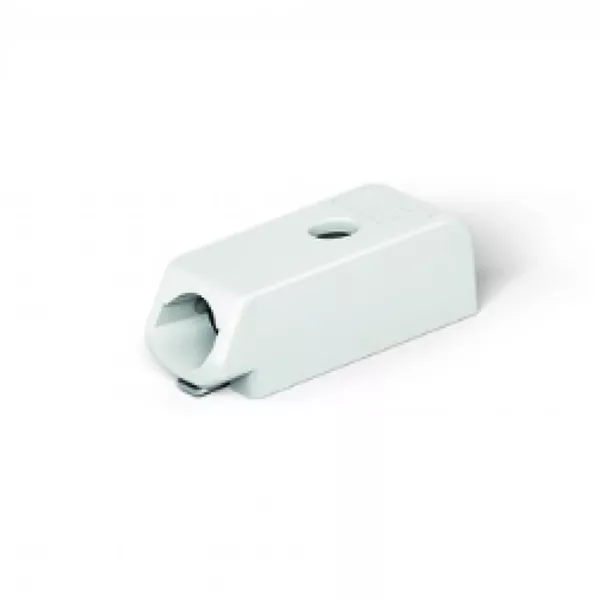

SMD PCB klemensi; 0,5 mm²; Pin aralığı 3 mm; 1 kutuplu; PUSH WIRE®; bant-içi ambalajda
Ürün Açıklaması:

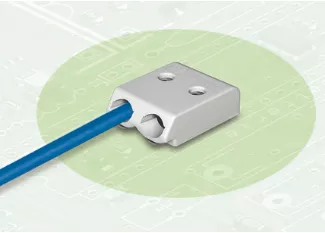

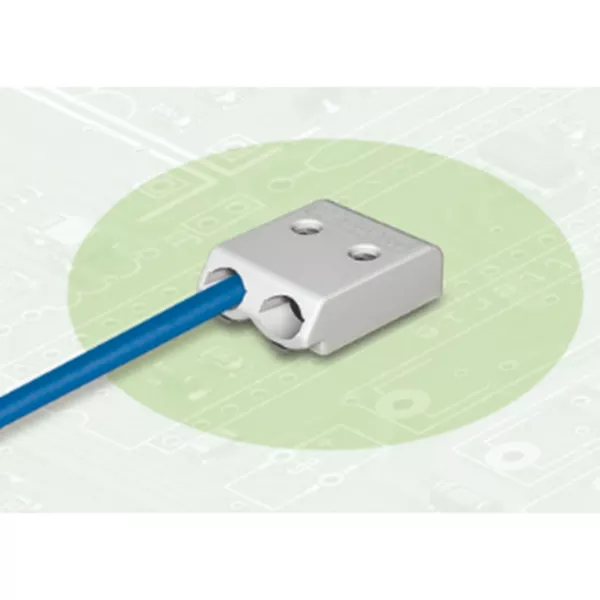

PUSH WIRE® bağlantı teknolojisine sahip SMD klemensler
Katı tellerin itmeli sonlandırılması
Örneğin, işletme aracıyla kolay iletken çıkarılması
Sadece 2.7 mm yüksek
Herhangi bir direk kaybetmeden grup düzenlemesi yapılabilir

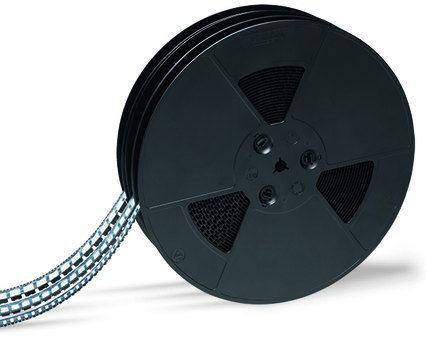

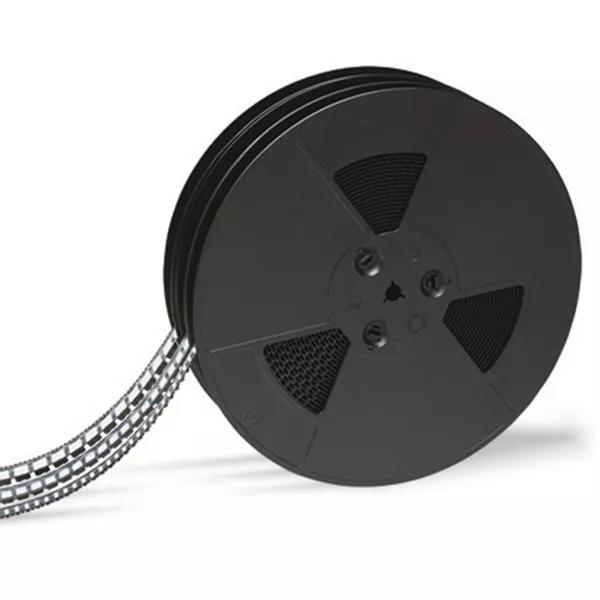

Otomatik montaj için bant ve makara ambalajında mevcuttur
Teknik Detaylar
| Name | Value | Unit |
| Connection technology | PUSH WIRE® | |
| Actuation type | Operating tool | |
| Solid conductor | 0.14 … 0.34 mm² / 26 … 22 AWG | |
| Strip length | 4 … 5.5 mm / 0.16 … 0.22 Inch | |
| Solid conductor (2) | 0.5 mm² / 20 AWG | |
| Strip length (2) | 6 … 7.5 mm / 0.24 … 0.3 Inch | |
| No. of poles | 1 | |
| Total number of connection points | 1 | |
| Total number of potentials | 1 | |
| Number of connection types | 1 | |
| Number of levels | 1 | |
| Pin spacing | 3 mm (0.118 in) | |
| Width | 2.9 mm / 0.114 in | |
| Height | 2.7 mm / 0.106 in | |
| Depth | 7.9 mm / 0.311 in | |
| Reel diameter of tape-and-reel packaging [mm] | 330 | mm |
| Tape width [mm] | 16 | mm |
| PCB contact | SMD | |
| Color | white | |
| Material group | I | |
| Insulating material | Polyphtalamide (PPA GF) | |
| Flammability class per UL94 | V0 | |
| Contact material | Copper alloy | |
| Contact plating | tin-plated | |
| Weight [g] | 0.079 | g |
| Limit temperature range | -60 … 105 °C | |
| Packaging type | BOX | |
| [mm] | 2.9 | mm |
| Pin spacing from [in] | 0.118 | in |
| Pin spacing from [mm] | 3 | mm |
| Main product function | PCB terminal block | |
| Product type | PCB terminal blocks |
